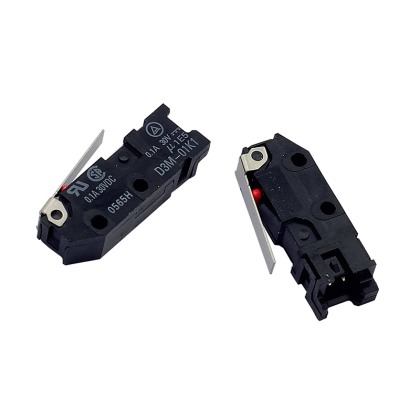

D3M-01K1

所属类别：微动开关

产品规格：

D3M-01K1

所属类别：微动开关

产品规格：

详细内容

D3M 超小型基本开关
采用压接连接器用端子，节省配线、节省工时
利用压接连接器实现单触配线。端子横向引出可实现空间的节省。
驱动杆有2种安装方向，开关安装的自由度大。
和欧姆龙SS超小型基本开关的安装间距一致。

D3M 超小型基本开关

种类

驱动杆	驱动杆的安装位置	接触规格	型号
针状按钮型	--	1b	D3M-01
针状按钮型	--	1a	D3M-01-3
摆杆型	K	1b	D3M-01K1
	K	1a	D3M-01K1-3
	L	1b	D3M-01L1
	L	1a	D3M-01L1-3
滚珠摆杆型	K	1b	D3M-01K2
	K	1a	D3M-01K2-3
	L	1b	D3M-01L2
	L	1a	D3M-01L2-3
R形摆杆型	K	1b	D3M-01K3
	K	1a	D3M-01K3-3
	L	1b	D3M-01L3
	L	1a	D3M-01L3-3

接触规格

1b（常闭型）	1a（常开型）

安全规格认证额定值

额定电压	阻性负载
DC30 V	0.1 A

注:	上述额定值是在下面条件下测得的数据。环境温度:20±2ºC 环境湿度:65±5％操作频率: 30 次/min

性能

容许操作速度

0.1mm~1m/s (针状按钮型的场合) .

容许操作频率

机械:	400次/min
电气:	60次/min

绝缘电阻

100 MΩ 以上(DC500V绝缘电阻计)

接触电阻(初始值) *1

100 mΩ 以下，包括连接器和50-mm AWG28导线电阻

耐电压

同极端子之间：AC1,000V 50/60Hz 1min
带电金属部与地之间：AC1,500V 50/60Hz 1min
各端子与非带电金属部之间：AC1,500V 50/60Hz 1min

振动

误动作:频率10~55Hz双振幅1.5mm

冲击

耐久:	最大1,000 m/s2（约100g）
误动作 *2:	最大300 m/s2（约30g）

寿命 *3

机械:	50万次以上(60次/min)
电气:	20万次以上(30次/min)

保护结构

IEC IP40

防触电保护等级

Class I

漏电特性 (PTI)

175

使用环境温度

-25ºC ～ +85ºC 60%RH以下(无结冰、无凝露)

使用环境湿度

85% RH以下 (+5~+35ºC时)

重量

约. 2 g (针状按钮型的场合)

注:	上述值为初始值。
	*1	包括连接器和导线(AWG#28 长50mm)的电阻值.
	*2	在针状按钮型中为了自由位置和总行程位置的数据，在摆杆型中为总行程位置的数据。接点的闭路或开路在1ms以内。
	*3	关于试验条件请另行查询。
